产品介绍:

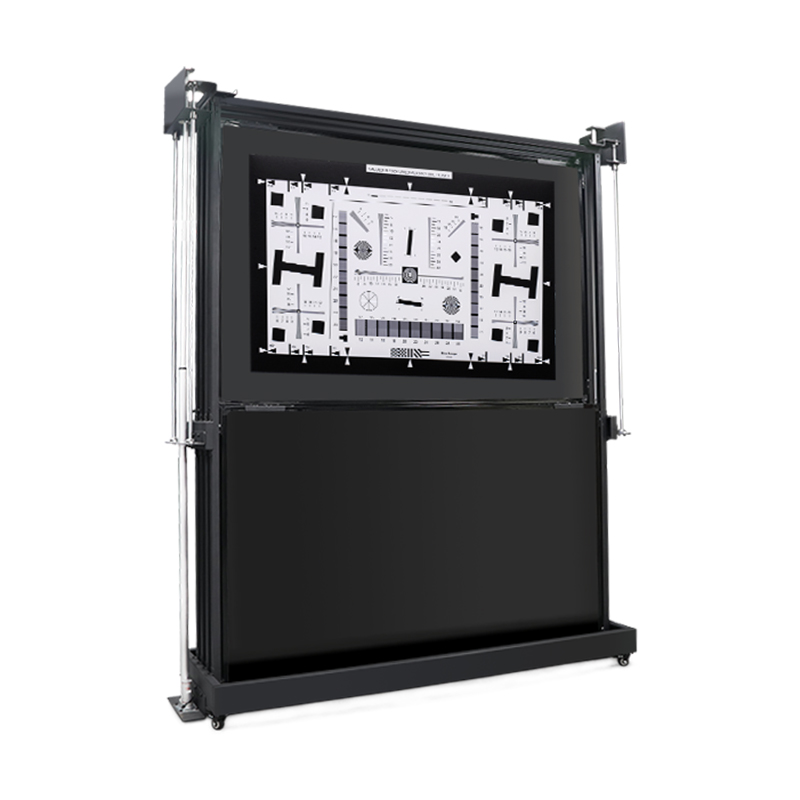

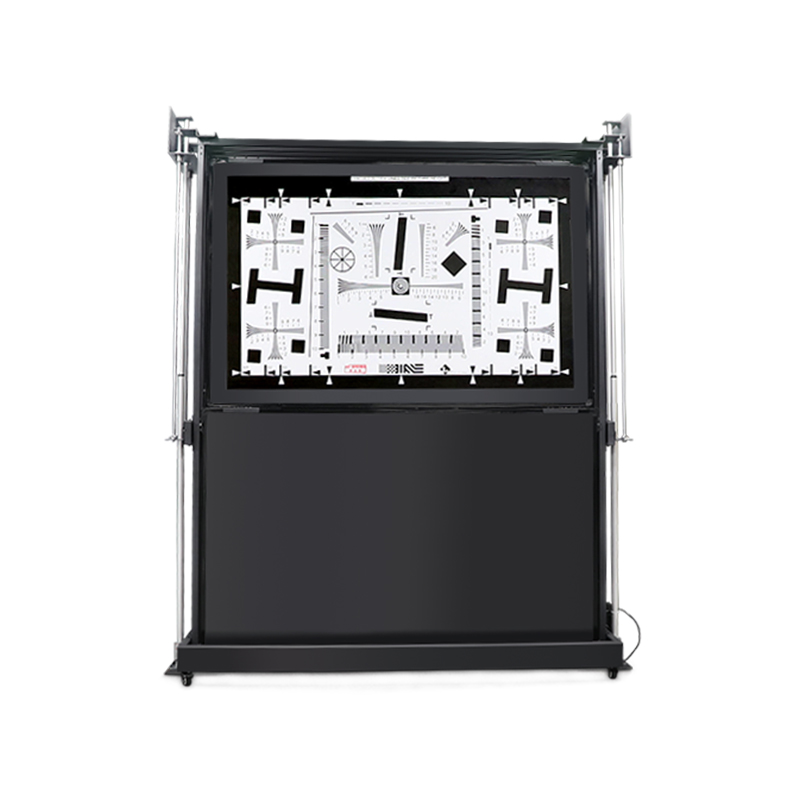

T1422-4E 多图卡挂架是一款针对摄像头测试图卡安放、测试而设计的挂架。本产品采用电动升降系统可分别控制 4 个挂板,每个挂板正反均可使用。

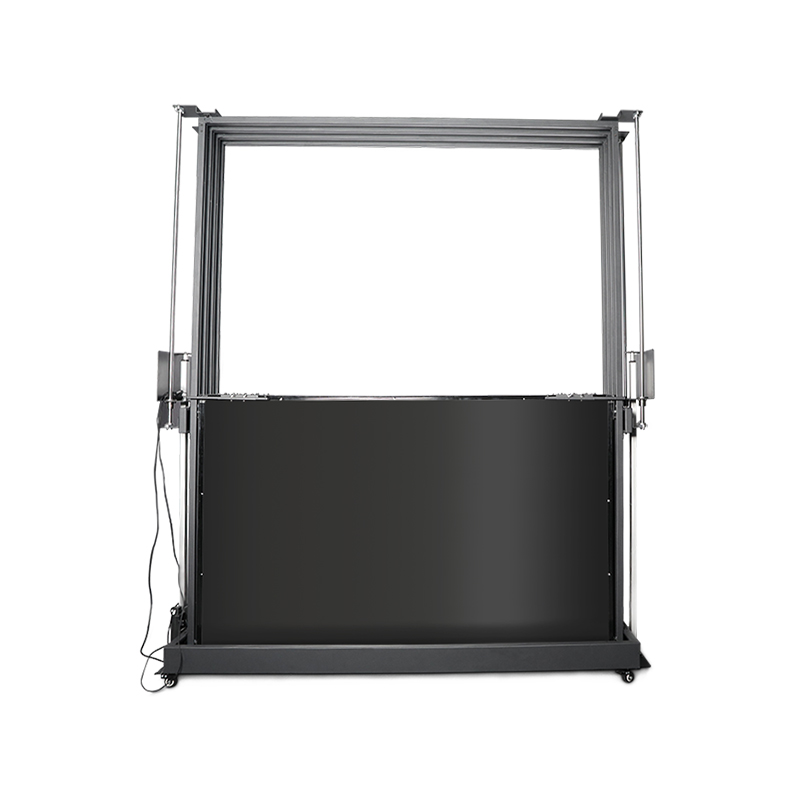

T1422-4E 多图卡挂架主要由:框架、滑轨、黑板、电机、带刹车脚轮、电源安装盒、电机操控盒等部分组成。



产品特点

1. 整体结构稳固可靠,移动方便。

2. 总共 4 块黑板,表面平整,均可双面使用。

3. 操作方便,每块黑板可单独控制。

4. 电机具有断电自锁功能,意外断电不会造成黑板下坠。

产品规格

1. 图卡架外形尺寸(如图 2):长 2106mm*宽 570mm*高 2282mm。图卡架图卡上升至最高点高度尺寸(如图 3):高 2380mm。

2. 黑板尺寸(如图 4):长 1650mm*高 1075mm。

3. 电源安装盒尺寸(如图 5):长 496mm*宽 154mm*高 181mm。

4. 电机操控盒尺寸(如图 6):长 150mm*宽 80mm*高 41mm。

5. 使用环境:0-28℃,相对湿度 85%以下(非冷凝)。

6. 输入电源: AC110-240V 1.5A*4 50/60Hz

7. 净重:195kg。



操作说明

1.接通电源,打开电源开关

2.选择图板,拨动相对应的拨动开关,向上拨图板向上运动直到最高点,中间任意位置可停,反之向下。

维护保养

1. 挂架的免费保修期为壹年。

2. 挂架进行维护时,应关闭主电源,拔掉电源线。

3. 定期(建议 1 个月 1 次)对挂架进行清理、清洁。严禁使用硬物削刮及化学溶剂除污。

4. 如遇故障请及时联系厂家,不可自行更换配件,以免产生安全隐患或导致挂架损坏。

注意事项

1. 注意使用合适的电源,在使用前查看挂架背面的电源标签。

2. 确保挂架与易燃和可燃物之间保留安全距离。

3. 挂架不能再有爆炸性危险的环境空间内使用。

5. 注意不能将挂架放置在潮湿有水及水管和消防水洒附近的位置,应保持周围环境的干燥。

6. 可用干净、不起毛的白布沾含少量中性清洁剂的水或清水去除挂架表面的污渍,禁用化学溶剂擦拭和用硬物刮擦。

7. 对挂架进行维护保养时,应切断主电源。



装箱清单(标配)



装箱物品 数量
多图卡挂架 1 台
电源线 1根
使用说明书 1 份
检验合格证、保修卡 1 份
