SF500无人机高光谱成像系统

您的位置:首页 >> 产品中心 >> 高光谱相机 >> SF500无人机高光谱成像系统
SF500无人机高光谱成像系统
SF500无人机高光谱成像系统
SF500无人机高光谱成像系统
SF500无人机高光谱成像系统

SF500无人机高光谱成像系统

497
产品介绍:

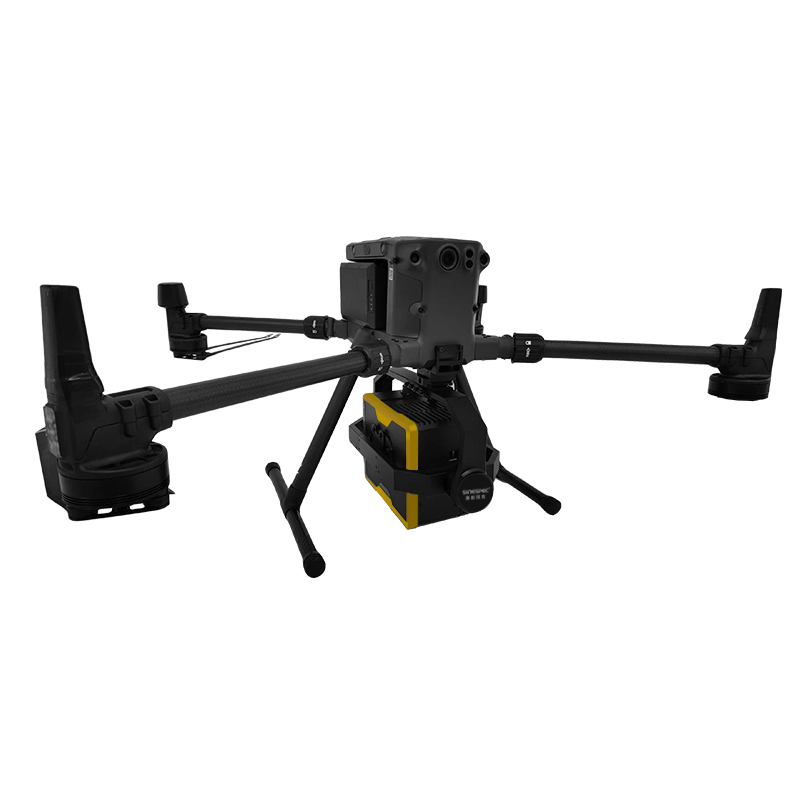

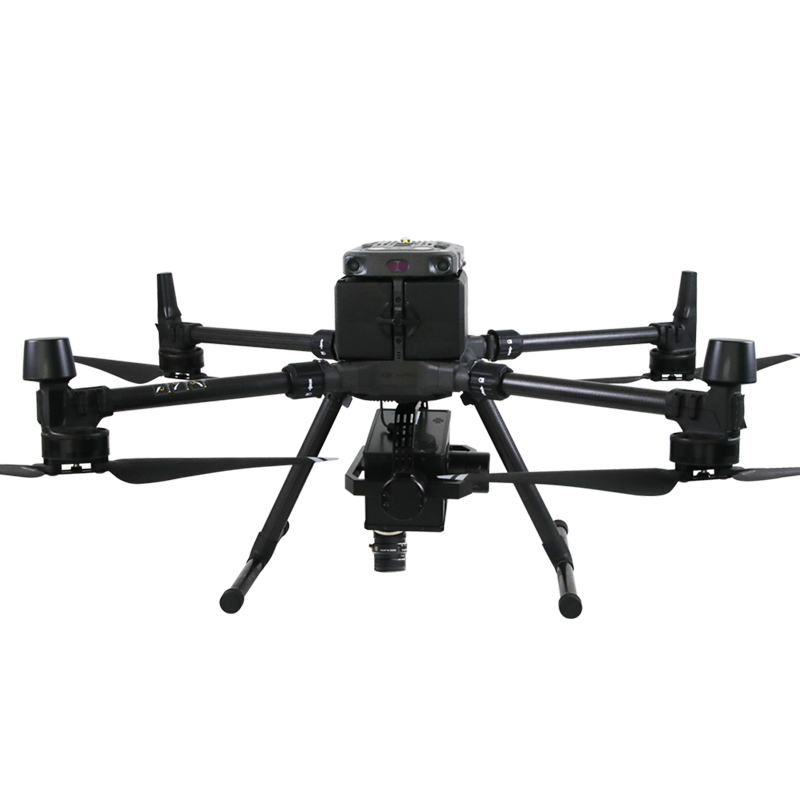

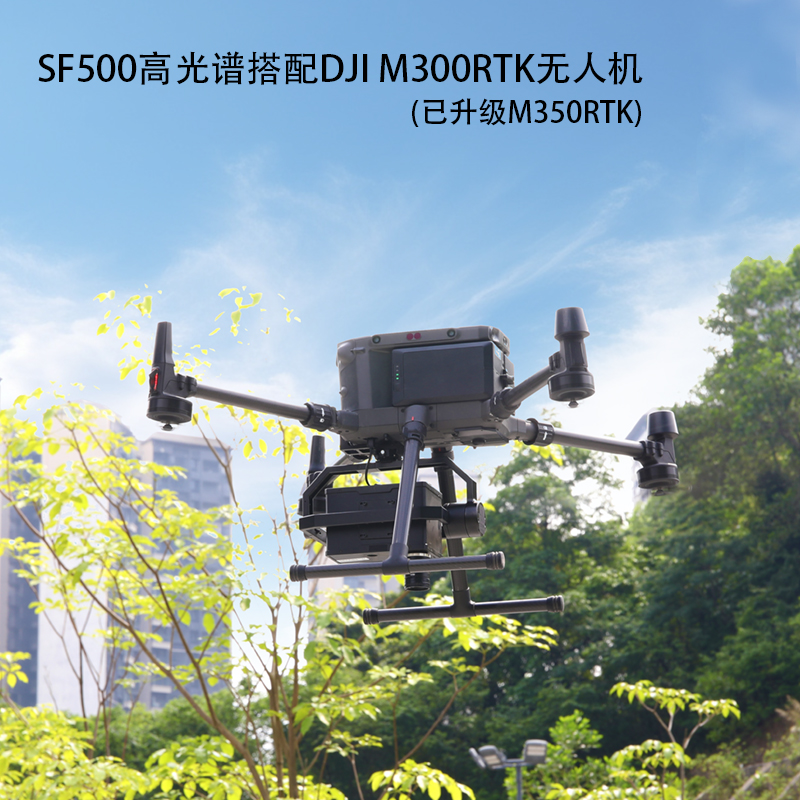

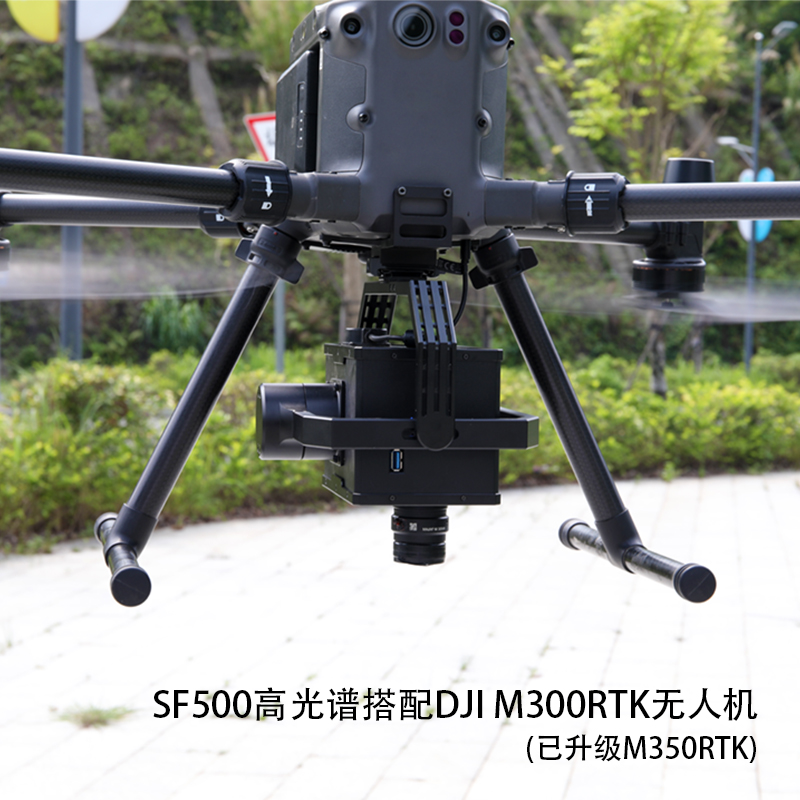

SF500无人机高光谱成像系统是基于大疆工业级无人机旗舰产品M300RTK平台深度开发的一款轻小型旋翼无人机机载的高光谱成像系统,该系统由高光谱成像仪、轻小型旋翼高稳定性无人机、高稳定性云台、大容量存储系统、无线图像系统、GPS导航系统等组成,是当前市场上轻型化+科学级高光谱数据的优选组合方案。

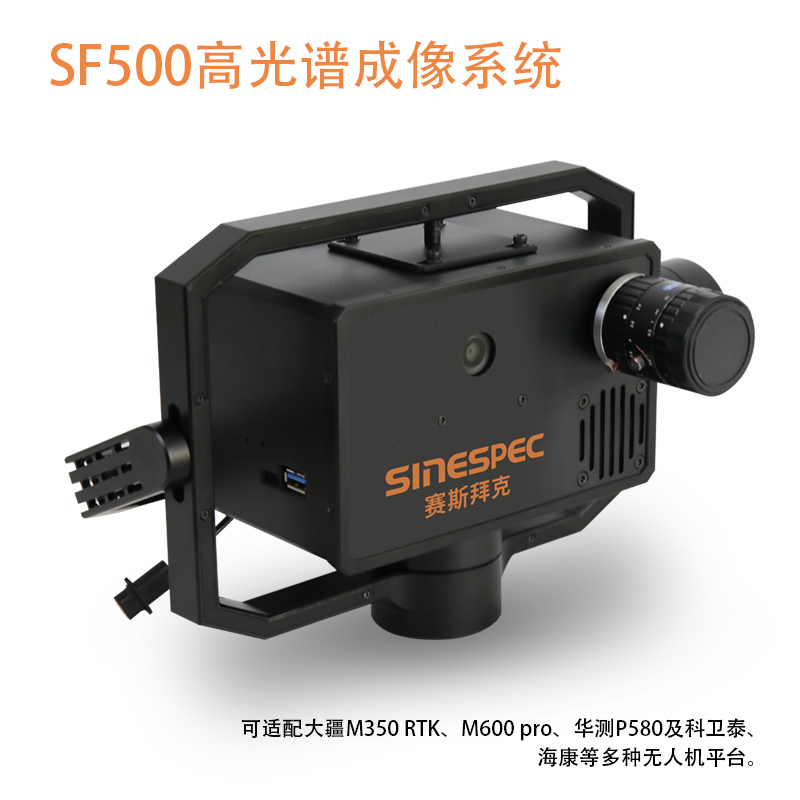

核心载荷高光谱成像仪采用了性能卓越的科研级COMS探测器和高衍射效率的透射光栅分光元件,光谱范围覆盖400~1000nm,光谱分辨率优于2.5nm,具有极高的噪信比和空间分辨率,可以充分挖掘和利用不同物质自身特有的光谱信息,结合高清相机拍摄高清图片,实现对物质信息的全面检测,是一台“图谱合一”的综合性遥感设备。

SF500无人机高光谱成像系统广泛应用于水环境监测、地质与矿产资源勘察、智慧农业、林业调查、生态环境保护及矿山环境监控、目标识别、军事反伪装等领域。

SF500无人机高光谱成像系统特点

1、高性能光谱成像系统、大靶面COMS图像传感器提供稳定精准的光谱图像采集;

2、无人机推扫成像,作业效率高;

3、适配大疆M300RTK无人机,较低的系统成本与测试成本;

4、专业高稳定云台系统,图像清晰无变形;

5、内置采集处理单元,i7处理器,8GB内存,512GB存储空间;

6、支持实时图传,监控单波段图像及光谱曲线;

7、定位系统优于10cm,定位数据与高光谱数据精准对应,可辅助图像拼接;

8、多种焦距镜头可选,16mm/25mm/35mm焦距镜头可根据用户需求选择;

9、配套高光谱数据采集软件,数据格式支持第三方软件;

产品应用

  • 农业

    • 病虫害分析
    • 农药喷洒分析
    • 农作物病害防治
    • 产量评估
    • 种植面积评估
    农业应用
  • 林业

    • 森林、草皮覆盖面积评估
    • 植物长势评估
    • 森林病虫害防治
    • 树种识别、生物量估计
    • 灌溉指导、施肥指导
    林业应用
  • 工业

    • 工业分选、建筑垃圾分选、肉类分选、塑料分选
    • 瑕疵检测(钢铁、光伏发电组件、液晶屏等)
    • 颜色检测(塑胶、布料、印染)高压电力巡检、交通型号灯巡检
    工业应用
  • 矿产勘查

    • 矿产勘查
    • 天然气、油田勘测
    • 矿石品质筛选
    • 矿物填图
    • 矿物成分探测
    • 成矿预测
    矿产勘查
  • 水文环保

    • 水质检测
    • 工业废水,污染源排除
    • 水污染空间分布及迁移特征分析
    • 江河湖泊水文环境监控
    • 潮汐预警
    • 蓝藻、绿藻、赤潮的预警
    • 重金属污染
    水文环保
  • 国防公安

    • 敌情侦查
    • 地形分析
    • 反伪装
    • 地面危险预警
    国防公安
  • 生物医药

    • 病原观察
    • 药物研究
    • 药品分选
    • 微创治疗
    生物医药
  • 食品安全

    • 蔬菜新鲜度检测
    • 水果生熟检测
    • 水果新鲜度检测
    • 水果分类.分级
    • 生鲜肉类检测
    食品安全
  • 艺术考古

    • 文物监控
    • 文物档案存储
    • 文物扫描修复
    • 壁画修复
    • 艺术品鉴定
    艺术考古
  • 法律鉴定

    • 签字分析
    • 印章真假辨
    • 识涂改识别
    • 油墨鉴定
    • 印刷品鉴定
    • 证件真伪鉴别
    • 指纹识别
    法律鉴定

SF500无人机高光谱成像系统技术参数

无人机-DJI M300RTK 无人机高光谱成像系统
型号 SF500
参数 配置 参数 配置
尺寸 尺寸(展开,不包含桨叶):810×670×430 mm(长×宽×高) 分光方式 透射光栅
  尺寸(折叠,包含桨叶):430×420×430 mm(长×宽×高) 光谱范围 400-1000nm
对称电机轴距 895 mm 光谱波段数 1200(1x),600(2x),300(4x)
重量(含下置单云台支架) 空机重量(不含电池):3.6 kg 光谱分辨率 优于2.5nm
  空机重量(含双电池):6.3 kg 狭缝宽度 25µm
单云台减震球**负重 930g 透射效率 >60%
**起飞重量 9 kg F数 F/2.6
工作频率 2.4000-2.4835 GHz;5.725-5.850 GHz 探测器 CMOS
发射功率(EIRP) 2.4000-2.4835 GHz: 空间像素数 1920(1x),960(2x),480(4x)
  29.5 dBm(FCC);18.5dBm(CE)18.5 dBm(SRRC);18.5dBm(MIC) 像素尺寸 5.86 µm
  5.725-5.850 GHz:28.5 dBm(FCC);12.5dBm(CE)28.5 dBm(SRRC) 有效像素位深 12bits
悬停精度(P-GPS) 垂直:±0.1 m(视觉定位正常工作时)±0.5 m(GPS 正常工作时)±0.1 m(RTK 定位正常工作时) 采集速度 全谱段≥50fps
  水平:±0.3 m(视觉定位正常工作时)±1.5 m(GPS 正常工作时)±0.1 m(RTK 定位正常工作时) 视场角(FOV) 15.6°@f=35mm
RTK 位置精度 在 RTK FIX 时:1 cm+1 ppm(水平)1.5 cm + 1 ppm(垂直) 瞬时视场角(IFOV) 0.71mrad@f=35mm
**旋转角速度 俯仰轴:300°/s 航向轴:100°/s 可选镜头焦距 16mm/25mm/35mm
**俯仰角度 30° (P模式且前视视觉系统启用:25°) 云台 定制高稳云台,双轴双电机
**上升速度 S 模式:6 m/s,P 模式:5 m/s 定位系统 优于10cm
**下降速度(垂直) S 模式:5 m/s P 模式:4 m/s 内置采集处理单元 i7处理器,8GB,512GB硬盘
**倾斜下降速度 S 模式:7 m/s
**水平飞行速度 S 模式:23 m/s, P 模式:17 m/s
**飞行海拔高度 5000 m(2110 桨叶,起飞重量≤7 kg)/ 7000 m(2195 高原静音桨叶,起飞重量≤7 kg)
**可承受风速 15m/s(起飞及降落阶段为12m/s)
**飞行时间 55 min
支持云台安装方式 下置单云台、上置单云台、下置双云台、下置单云台+上置单云台、下置双云台+上置单云台
IP 防护等级 IP45
GNSS GPS+GLONASS+BeiDou+Galileo
工作环境温度 -20°C 至 50°C
