分光测色仪的核心技术——光电传感器

点击:         发布日期:2014-07-10
最为分光测色仪最核心的技术光电传感器备受颜色检测仪器行业的重视。了解光电传感器的工作原理以及实现功能,就是在了解分光测色仪的各项功能和特性。下面我们就针对光电传感器的特性和功能进行讲解。光的性质直射:光在空气中和水中传播时,总是直线传播。使用对射型传
最为分光测色仪最核心的技术光电传感器备受颜色检测仪器行业的重视。了解光电传感器的工作原理以及实现功能,就是在了解分光测色仪的各项功能和特性。下面我们就针对光电传感器的特性和功能进行讲解。
光的性质

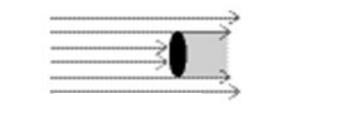

直射:光在空气中和水中传播时,总是直线传播。使用对射型传感器位置的开叉来检测微小物体便是运用了这种原理。

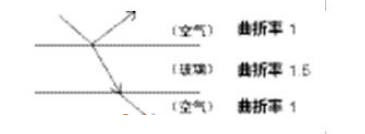

折射:是指光射入到曲折率不同的界面上时,通过该界面后,改变行进方向的现象,分光测色仪的测试原理里就有应用到这一点。

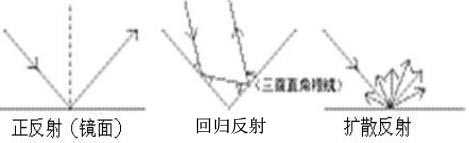

反射:(正反射、回归反射、扩散反射)在镜面和玻璃平面上,光会以与入射角相同的角度反射,成为正反射。3个平面互相直角般组合的形状称为三面直角棱镜。如果面向三面直角棱镜投光,将反复进行正反射,最终的反射光将向投射光的反方向进行。这样的反射称为回归反射。多数的回归反射都数学角的三面直角棱镜按规律排列而构成的。此外,在白纸等没有光泽性的表面上,光线将向各个方向反射,这样的反射称为扩散反射。扩散反射型将该原理作为检测方式。这些原理分光测色仪的分光里也得到了充分的应用。

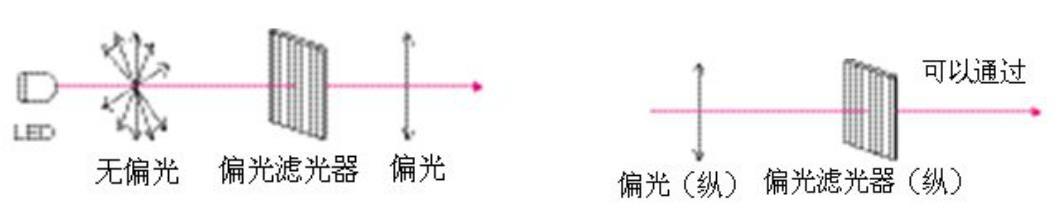

偏光:光线可以表现为与其行进方向垂直的振动波。作为光电传感器的光源,主要使用LED ,这就是为什么大多数的分光测色仪的照明光源全是LED组合的原因。从LED投射的光线,会在与行进方向垂直的各个方向上的光学过滤器成为偏光过滤器。即从LED投光,并通过偏光过滤器的光线只在一个方向上振动,这种状态称为偏光(正确地说应为直线偏光)。在某一方向(例如纵方向)上振动的偏光,无法通过限制在其垂直方向(横方向)上振动的偏光过滤器。回归反射型M.S.R功能(M.S.R功能即镜面体光泽清除)和作为对射型配件的防止相互干扰分光测色仪的过滤器就是应用了这种原理。

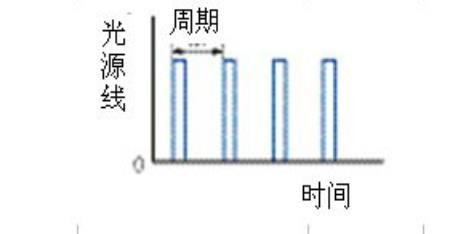

分光测色仪的对数光源传感器采用脉冲变调光,基本以一定周期反复投射。由于很容易排除杂乱光的影响,所以可以实现长距离检测。在带防止相互干扰功能的类型中,投射光的周期会根据干扰光和杂乱光而在一定的范围内变化。

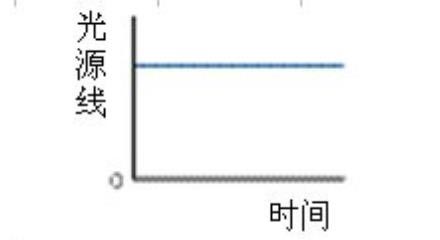

直流光:是连续投射一定量的光线,在标记传感器等部分分机型中使用。能得到高速响应性,但有检测距离短,容易受杂乱光影响等缺点。

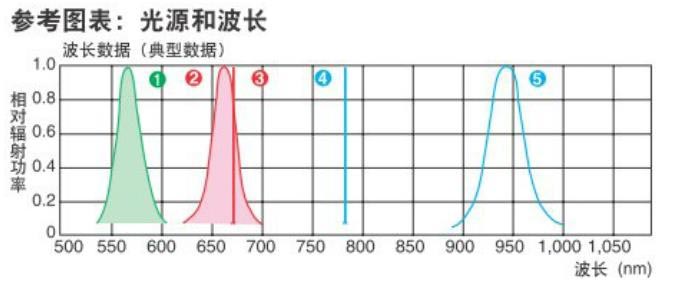

一般分光测色仪的光电传感器使用红色LED、绿色LED、红外LED、红色激光二极管或红外激光二极管作为光源。这些可以获得极好的检测效果。


种类

特性

红色(LED)

可见光速点。

侧颜色标记(把白色、浅红色或黄色与黑色、浅蓝色或浅绿色区分开)。

红外(LED)

因为使用强光束,可以进行长距离检测。

不会损坏未曝光胶片。

绿色(LED)

可见光速点由于光衰减系数高,适合检测微小差异。检测颜色标记(把白色、浅黄色或橙色与黑色、浅绿色、浅红色或浅蓝色区分开)。

激光二极管

(红色、红外线)

因为可以形成极小的光点,所以能够检测微小目标物。

因为光束直线行进,因此可以进行长距离检测。

可以提供红色激光二极管和红外激光二极管,它们分别与红色LED和红色LED的特性相同。

根据以上关于光电传感器的解释我们不难看出分光测色仪的这项核心技术几乎直接决定可分光测色仪的功能和性能走向,所以学习和了解光电传感器的过程就是在掌握分光测色仪的研发过程。
