色差仪的孟塞尔颜色系统表示法

点击:         发布日期:2016-03-27
可以说孟塞尔是色差仪检测中最基本的颜色系统,这个颜色系统是孟塞尔创建的颜色系统用立体模型表示颜色方法。色差仪的孟塞尔颜色系统是也三维类似球体的空间模型,可以清晰的将物体各种表面色三属性色相、明度、饱和度表示出来。以颜色的视觉特性来制定颜色分类和标定系

可以说孟塞尔是色差仪检测中最基本的颜色系统,这个颜色系统是孟塞尔创建的颜色系统用立体模型表示颜色方法。色差仪的孟塞尔颜色系统是也三维类似球体的空间模型,可以清晰的将物体各种表面色三属性色相、明度、饱和度表示出来。以颜色的视觉特性来制定颜色分类和标定系统,以按目视色彩感觉等间隔的方式,把各种表面色的特征表示出来。目前国际色差仪基本上都会使用孟塞尔颜色系统作为标准分类和标定表面色。

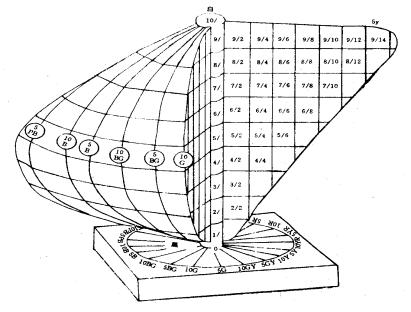

下面图1所示就是色差仪常用的孟塞尔立体示意图,在图中中央轴代表无色彩的黑白系列中性色的明度等级,黑色在底部,白色在顶部,这个称为孟塞尔明度值。色差仪的孟塞尔系统将理想的白色定义为10,将理想黑色定义为0.这样孟塞尔明度值就是有0-10,共分为11个在视觉上等距离的等级。

图1 孟塞尔颜色立体示意图

在孟塞尔系统中,离中央轴的距离代表产品表面色的饱和度的变化,称之为孟塞尔彩度。色差仪的孟塞尔彩度也是分为很多等级的,中央轴上的彩度为0,离中央轴越远彩度值越大。一般孟塞尔颜色系统以每两个彩度值等级为单位制作一个颜色样品,每种颜色的最大彩度值都是不同的,模型特殊彩度值可以达到20。

孟塞尔颜色立体水平剖面上表示10种基本色。如图2所示,它含有5种原色:红(R)、黄(Y)、绿(G)、蓝(B)、紫(P)和5种间色:黄红 (YR)、绿黄(GY)、蓝绿(BG)、紫蓝(PB)、红紫(RP)。在上述10种主要色的基础上再细分为40种颜色,全图册包括40种色相样品。

图2 孟塞尔色相的标定系统
