色差仪的CIE RG色度图

点击:         发布日期:2016-04-21
我们知道CIE(国际照明委员会)是色差仪行业最为权威的组织机构,基本上现在色差仪所使用的色度空间和色差计算公式都是CIE推出的。我们现在熟悉的CIE Lab、CIE RGB和CIE XYZ都是CIE推出并不断完善的色差仪器空间,其实还有一些我们不是很熟悉,但是在颜色检测行业也有应

我们知道CIE(国际照明委员会)是色差仪行业最为权威的组织机构,基本上现在色差仪所使用的色度空间和色差计算公式都是CIE推出的。我们现在熟悉的CIE Lab、CIE RGB和CIE XYZ都是CIE推出并不断完善的色差仪器空间,其实还有一些我们不是很熟悉,但是在颜色检测行业也有应用的色度空间,比如 CIE rg色度图。这个色度空间是CIE XYZ的前身。我们现在一起学习一下这种色度图知识。

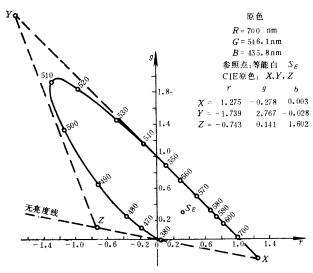

CIE rg色度图如下图所示,我们按照之前测量的数据绘制rg色度图的轮廓曲线。在偏马蹄形的光谱轨迹中,很大一大部分色度坐标r是负值。这一系统规定的等能白光(E光源,色温5500K),位于色度图的中心(0.33,0.33)。在CIE rg色度图中色度坐标反映的是三原色各自在三刺激值总量中的相对比例,一组色度坐标表示了色相相同和饱和度相同而亮度不同的那些颜色的共同特征,因此CIE rg色度图并不反映颜色亮度的变化,色度图的轮廓表达出了颜色的色域范围。1931CIE-RGB系统的r(λ)、g(λ)、b(λ)光谱三刺激值是从实验得出来的,本来可以用于颜色测量和标定以及色度学计算,但是实验结果得到的用来标定光谱色的原色出现了负值,正负交替十分不便,不宜理解,因此,1931年CIE推荐了一个新的国际色度学系统——1931CIE-XYZ系统,又称为XYZ国际坐标制。



CIE rg色度图

我们学习CIE rg色度图最大的目的是了解现在使用的色度图1931CIE XYZ系统的前身,正是因为CEI rg色度空间正负交替十分不便,不宜理解色度学才会推出更为均匀完善的1931CIE XYZ。
