品牌色差仪的积分球原理

点击:         发布日期:2016-06-24
现在品牌色差仪都使用了积分球部件,积分球可以入射光线和反射光线更加均匀,均匀性好测试物体时数据才更加稳定。在光学中积分球系统主要功能是侧脸光源的辐射度、色度、光度等光色参数电参数的,主要是针对光源的光通量、照度、色温、色度坐标、发光效率来说的。其实积

现在品牌色差仪都使用了积分球部件,积分球可以入射光线和反射光线更加均匀,均匀性好测试物体时数据才更加稳定。在光学中积分球系统主要功能是侧脸光源的辐射度、色度、光度等光色参数电参数的,主要是针对光源的光通量、照度、色温、色度坐标、发光效率来说的。

其实积分球根据使用情况的不同尺寸和功能都是不同,现在市场上流行品牌色差仪大多数都是小型色差仪手持式或者便携式的,所以积分球相对尺寸也比较小。但是对于色差仪这种精密仪器使用的积分球的要求确实非常严格的,需要其均匀度和稳定性都非常高。积分球是一个内部涂有漫反射涂层的空心球体,外面一般是金属结构,开有几个小孔。积分球内部有标准光源、辅助光源、光线接口等,外接色差仪的电源和处理器。

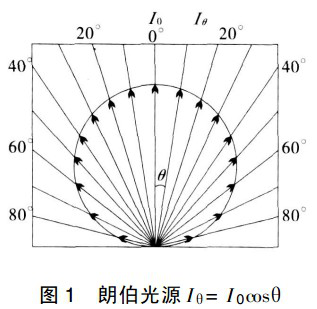

积分球内部表面是一个完美的球面半径处处相等,球壁内部涂有可以实现均匀漫反射的涂层,对各种波长的光具有相同的漫发射率,球内没有任何物体,光源只看作发光但没有实物的抽象光源。积分球实现上述功能主要是因为朗伯光源和朗伯特性所决定的,若光源的发光强度按余弦规律变化,即其亮度与方向无关。这类发射体称为余弦发光体或朗伯体,朗伯光源又称为余弦体光源。

在色差仪中实现这种朗伯体的方式就是放置人工制作的标准光源。

自然界的朗伯体:太阳、毛玻璃灯罩、白纸、积雪、白墙

朗伯特性:光源发出的光从任意方向看亮度都是一样的。

根据之前亮度的定义,可知:L=I/cosθ·A;当光源的发光强度满足:I=I0cosθ;光源的亮度与方向无关。

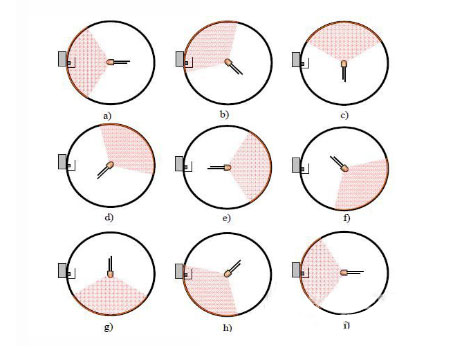

一般来说品牌色差仪使用的光学积分球在出厂前都是要验证均匀堵得,验证积分球内反射光的均匀性,我们采用转动待测光源位置,观察测试结果变化的方法。
