ISO12233 Test Chart (ISO12233标准分辨率测试卡)使用说明

点击:         发布日期:2012-01-02
关于ISO12233标准分辨率测试卡(又名标准解析力测试图)的使用说明和使用方法,以下详细介绍:随着镜头摄像头技术的进步,像素越来越高清, ISO12233 Test Chart 也必须跟着改变,方能跟上日新月异的器材表现。最新版解像力测试图(下图)已经推出,这张名为 Digital CI

关于ISO12233标准分辨率测试卡(又名标准解析力测试图)的使用说明和使用方法,以下详细介绍:

随着镜头摄像头技术的进步,像素越来越高清, ISO12233 Test Chart 也必须跟着改变,方能跟上日新月异的器材表现。最新版解像力测试图(下图)已经推出,这张名为 Digital CINE Camera Resolution Chart (数码电影模式分辨率测试卡)同样是根植于 ISO12233 标准而建立。除了保有原来的测试标准外,也针对未来数字影像器材的发展,扩大展图比例,同时也囊括了更高解析度的判读元素 (针对千万画素以上 DSLR),CINE 图展达 60 cm x 144cm, 进口产品的售价高傲,而国产品牌3nh,材料都是英国、瑞士、日本进口,引进最新顶尖设备制作,品质赶超美国,远超东欧小国的水平,在中国的售价已大幅度降低。

ISO12233 1倍 2倍 4倍 8倍 0.5倍 产品购买信息>>>

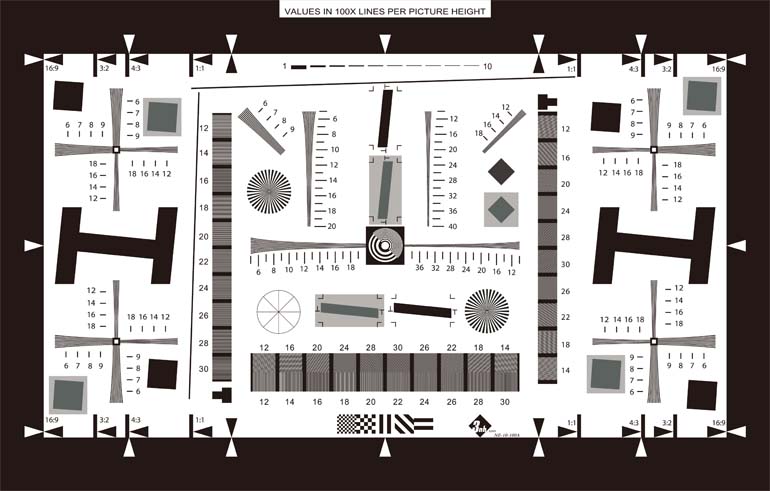

最常规的ISO12233 标准解像力测试图(2000线)如下:

ISO Camera Resolution Chart ISO12233

既然已经有了MTF方式可以判断相机和镜头的解像力,为什么还要发展不同的解像力测试方法呢?这个问题非常好,MTF理论经过千锤百炼、验证无误!但关键却出在拍摄的样版图上!由于单纯以线条所组成的MTF测试图,本质上就受制于输出设备的极限,当高达千万画素的DSLR 推出时,例如:Nikon D2X 或 Canon EOS 1Ds MKII等,其拍摄解像力就已经超越传统底片的表现(过去定义传统135mm底片约为千画画素)。换言之,当设备的进步开始超越 USAF1951 和 ISO12233的极限时,该测试其实就已经不存在相对上的意义。

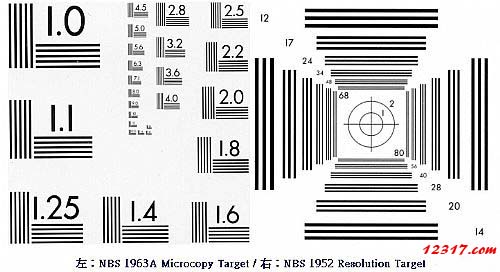

不同年代的解像力测试图:

因此,MTF发展了几十年,同样的所翻拍的样图也不断的在跟着演进,已符合目前一般拍摄状况时的实际需要。我们 看 ISO Camera Resolution Chart ISO12233 就是很好的例子,这个时期的解像力图已 针对模仿实际场景做了调整,不仅线条改以双曲线逼近制作,格式也不再清一色是直线和横线了。请注意到上面用红色号码标记的五个点,为此图特有用于目测解像力之性能:

垂直解像力条 (Vertical Res)---可目测镜头对垂直影像的解像力。

对比指示条(Contrast Indicator)--用于显示在空间频率不同下的对比状况。

对角线解像力条 (Diagonal Res)--45度倾斜的对角线解像力条 。

中央对焦区 (Center Focusing Area)--两种不同频率的同心圆,协助对焦。

水平解像力条 (Horizontal Res)---可目测镜头对水平影像的解像力。

新版 Digital CINE Camera Resolution Chart 加上了 Sector Star Target 可以测试散光效果。

WG18图不仅可以满足直接目测来评估解像力的效果(部分线条细达0.1mm,几乎等同人髮粗细),也同样的可藉由电脑软件的协助,计算出不同位置的SFR值。 此外,它的价格也很合理,原版尺寸 20 cm x 35.6 cm,价格较低;国内专业的光学类购物网站也可以买得到,例如:www.3nh.com  www.12317.com

增强型ISO12233分辨率测试卡(Enhanced ISO12233 Resolution Chart) 4000线

SFR 美系测量的新标准

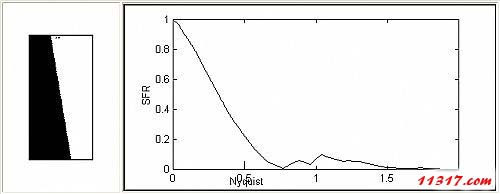

新名词 SFR!Spatial frequency response (SFR) 主要是用于测量随着空间频率的线条增加对单一影像的所造成影响。简言之SFR就是MFT的精简版。因为测量MFT需取得昂贵的正弦样版,并且需换算大量的数据。因此,PIMA开发了这款 较低成本的SFR作为替代品。基本上SFR只需一个双色调的黑白斜线(如下左图所示)即可换算出约略相等于MFT的值的解像力评鉴图。


ISO12233和Digital CINE Camera Resolution Chart 的国内一站式光学影像解决方案实价商场:123仪器商城 www.12317.com,有更多的产品和价格信息供参考。
